您當前位置：網站首頁 > 新聞資訊新聞資訊
瑞存凈化潔凈裝修工程凈化板墻角處理方法
2025/11/12
01 核心處理原則（前置要求）
在選擇具體處理方式前，需先明確 3 個核心原則，確保處理效果符合凈化工程標準：
無死角設計：墻角不得出現直角、縫隙或凹陷，避免積塵、滋生微生物（潔凈室核心要求，尤其萬級及以上潔凈等級）；密封連續性：所有拼接處需用專用密封膠（如硅酮密封膠、聚氨酯密封膠）填充，確保氣密性，防止外界污染物滲透；
抗沖擊與易清潔：墻角需具備一定強度（如加裝護角），同時表面光滑平整，可耐受酒精、消毒劑等清潔試劑擦拭。
02 不同類型墻角的具體處理方式
1. 內墻角（凈化板與凈化板室內直角銜接）

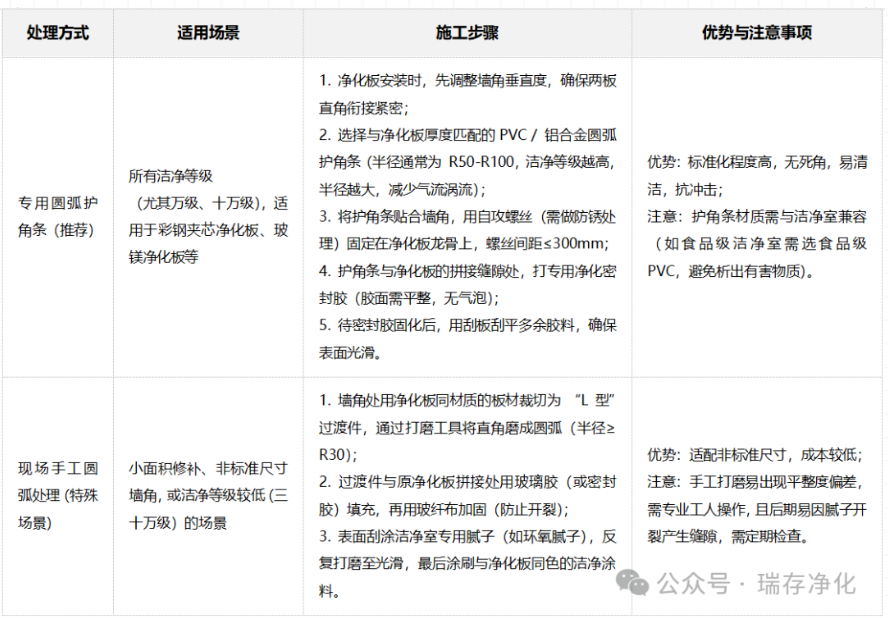

內墻角是潔凈室內部最常見的墻角類型，重點解決 “直角積塵” 問題，主流處理方式為圓弧過渡 + 密封加固，具體分為 2 種：
2. 外墻角（凈化板與室外墻體銜接）
外墻角需兼顧密封防水和結構保溫，避免室外溫濕度、污染物影響潔凈室內部環境，常用處理方式如下：保溫密封層 + 金屬護角：
第一步：在凈化板與室外墻體的縫隙處填充防火保溫棉（如巖棉，需符合凈化工程防火等級），確保保溫性；
第二步：縫隙外側用鍍鋅鋼板（或鋁合金板）做 “L 型” 護角，覆蓋縫隙，護角與凈化板、室外墻體用膨脹螺絲固定（螺絲需做防水處理，如加防水墊圈）；
第三步：護角與凈化板、墻體的所有拼接縫，打耐候性密封膠（如硅酮耐候膠，可耐受高低溫、雨水沖刷），防止滲水。
一體化轉角件（工業級凈化工程）：
針對大型凈化工程（如電子廠房、制藥車間），可采用工廠預制的凈化板專用轉角件（材質與凈化板一致，如彩鋼復合轉角件），直接與凈化板拼接；
拼接處用結構膠（如聚氨酯結構膠）密封，同時在轉角件外側加裝金屬護角（增強抗沖擊性），適用于對密封性要求極高的場景。
3. 不同材質凈化板銜接角（如彩鋼凈化板與玻鎂凈化板）
當墻角為不同材質凈化板銜接時，需解決 “材質收縮率差異導致的縫隙” 問題，處理核心是 “柔性過渡 + 密封緩沖”：
先在兩種凈化板的銜接處加裝彈性密封帶（如丁基橡膠密封帶），抵消材質熱脹冷縮產生的應力；
外側安裝U 型鋁合金過渡條（寬度覆蓋兩板拼接縫），過渡條與兩板用自攻螺絲固定（螺絲間距≤250mm）；
過渡條與凈化板的縫隙處打中性硅酮密封膠（避免酸性膠腐蝕部分材質，如玻鎂板），確保密封無死角；
若潔凈等級較高（如百級、千級），需在過渡條內側再貼一層潔凈室專用 PE 保護膜，進一步減少污染物附著。
03 關鍵配套材料選擇（影響處理效果的核心）
墻角處理的材料選擇直接決定密封性和耐久性，需重點關注以下 3 類材料：
密封膠：室內墻角：選中性硅酮密封膠（無異味、不析出有害物質，符合 GB/T 14683-2017 標準），避免酸性膠腐蝕金屬件或釋放揮發物；
室外墻角：選耐候性硅酮密封膠（耐高低溫 - 40℃~80℃，抗紫外線、雨水，如 GB/T 16777-2008 標準產品）；
食品 / 制藥潔凈室：需選食品級硅酮密封膠（符合 FDA 認證，可直接接觸食品或藥品環境）。
護角條：
材質：優先選鋁合金護角（強度高、抗沖擊）或食品級 PVC 護角（輕便、易清潔）；
規格：厚度≥1.2mm（鋁合金）、半徑 R50-R150（潔凈等級越高，半徑越大），長度與凈化板高度一致（避免拼接）。
保溫 / 緩沖材料：
外墻角保溫：選防火巖棉（A 級防火，導熱系數≤0.04W/(m?K)）或擠塑板（防潮性好，適用于潮濕地區）；
銜接縫緩沖：選丁基橡膠密封帶（彈性好、耐老化）或泡沫硅膠條（密封性強，適用于微小縫隙）。
04 施工后驗收標準（確保符合凈化要求）
墻角處理完成后，需按以下標準驗收，避免后期返工：
外觀檢查：表面平整光滑，無凸起、凹陷、氣泡；圓弧過渡均勻，無棱角；密封膠無開裂、脫落，膠面寬度一致（通常 8-12mm）；密封性測試：用 “煙霧測試法” 或 “壓力測試法” 檢測氣密性 —— 潔凈室加壓至 50Pa，30 分鐘內壓力下降≤5Pa（符合 GB 50591-2010《潔凈室施工及驗收規范》）；
抗沖擊測試：用 1kg 重錘（包軟布）從 1m 高度垂直撞擊護角，護角無變形、密封膠無開裂；
清潔性測試：用 75% 酒精擦拭墻角表面，無殘留、無變色，表面易清潔無積塵。
通過以上標準化處理，可確保凈化板墻角滿足潔凈室的核心要求，同時提升結構穩定性和后期維護便利性。不同潔凈等級（如百級、萬級、十萬級）和行業（如電子、制藥、食品）的具體要求可能存在差異，需結合項目實際需求調整方案。
